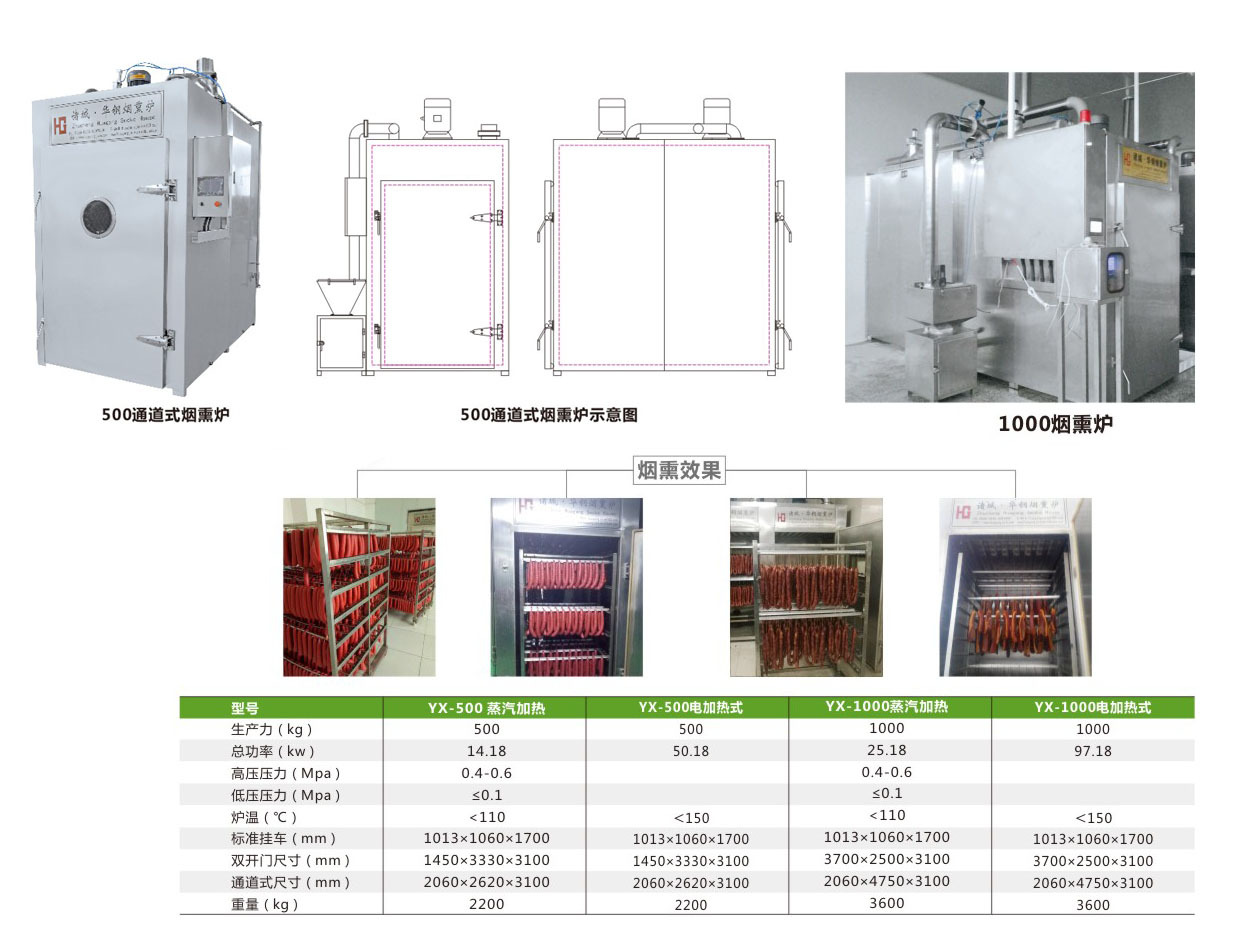

500烟熏炉分为双开门烟熏炉和通道式烟熏炉，对于加工厂来说，用通道式烟熏炉的比较多，区分于生区和熟区。
500烟熏炉主要由炉体、电加热系统、循环风系统、发烟系统、及电控系统等组成。
1、炉体：炉体内部所有构件及外壁均采用不锈钢制造，耐腐蚀。将制品挂在挂车上，送入炉体内，关好炉门，即可按设定工艺参数进行蒸煮等加工。
2、蒸煮部分：炉体上方接入外部蒸气源，对产品进行蒸煮。蒸汽的产量可根据不同的产品进行调节。箱体内压力不允许超过0. 08Mpa。
3、循环风系统：炉体顶部装有双速电动风机，大功率和大风量确保炉内升温，使各处温度均匀一致，保证制品的质量稳定可靠。
4、发烟系统：发烟装置分为三层。上层的电机传动系统带动立轴转动。立轴在上层装一个搅拌器。存放在上层的木屑，在搅拌器作用下送到中层的托盘上。燃烧盘通电后，将木屑点火生烟。在发烟装置背后安有吹风管，通过进烟管道将烟气送到炉体内熏制熟品。烟量和风量均可用蝶阀调节。
5、电气控制系统：蒸熏箱电控部分采用可编程控制器，运行可靠且操作方便，防水性能好。该智能控制装置可设多个程序，通过电器控制界面或电脑触摸屏，可时刻了解每个加工步骤，并且可时刻显示各种编程的设定值和实际值。
华钢烟熏炉主要是由炉体、控制箱、发烟室三部分组成。炉体是进行烟熏上色蒸煮烘干的场所，上部有风扇、铜盘管，风扇的作用是在电机的带动将吸上来的热气、烟雾进行扩散，达到均匀地效果。铜盘管是用于烘干功能时，蒸汽通过蒸汽预留口进入铜盘管内，铜导热性好，传热速度快，并且增大了接触空间，升温速度更快，节能。电加热管在两侧，升温速度快，受热均匀。两个温度探头，一个测炉内温度一个测食品温度，外观的帮助我们判断产品的熟化状态。炉内两侧有独立烟道，上部设有排气口、排烟口，侧面专门有蒸汽对流口，目的也是保证炉内温度、烟雾上下一致的效果，避免上下温度不一致，烟熏色泽不一致的状况。在炉内的底部设有排水口，排除蒸汽遇冷凝结形成的水珠。
烟熏炉的种类：
分类一：从自动化程度上可分为全自动和半自动两种。全自动烟熏炉采用PLC自动可编程控制，大视窗的人机界面，生动直观地显示设备运行状态，可在运行中随时调整时间、温度、湿度、排风大小等状态参数，操作非常简单，干燥、蒸煮、烟熏三工序可按设定时间自动转换，温度按设定值自动调节，工序结束自动显；工作完成或中途机器出现故障，自动报警。半自动烟熏炉可根据客户要求采用进口或国产的电器元件，节省购机成本。
分类二：从加热源上可分为蒸汽加热和电加热两种。采用蒸汽加热，一般适用有锅炉的用户或者配置蒸汽发生器。电加热就是用电加热管实现烘干、烟熏、上色的。
分类三：从烟雾发生器装置上分可分为内置发烟装置和外置发烟装置两种。内置的是一个带有电加热管的发烟盒，外置的是一个功能齐全的发烟炉。
分类四：从烟熏炉的型号及容量上可分为30型，50型，100型，120型，200型，250型，500型，750型，1000型九种型号，客户根据自己的产量合理的选择烟熏炉的型号。
华钢烟熏炉是我公司主打的食品机械，采用设计理念，优良的制作工艺，质量保证，同时具有蒸煮，干燥，烟熏，烘烤等功能。
优势一：我们公司的烟熏炉采用双层304不锈钢结构，超厚夹层中填充保温材料，保温效果好。
优势二：密封效果好，密不密封关键看内部结构是否严密，目前大多数工厂都是人工焊接的， 但是人工焊接的肯定不会如此精密，所有会出现不密封的情况，诸城华钢的烟熏炉，内部都是采用精密折弯铸造的，不留一点缝隙，所以说密封效果好。
优势三：采用了双层不锈钢散热器，使炉温升温迅速，发烟器制作工艺使得发烟快且稳定，箱内合理的主循环风设计使得送风均匀，炉体内温度均匀，烟雾上下一至，使得产品上色快，熏制出的产品色泽均匀。
